吴堡县郭家沟20MW分散式风电项目外送线路工程

1、工程概况

本工程为吴堡县郭家沟20MW分散式风电项目外送线路工程，起于郭家沟35kV开关

站35kV配电柜，止于义合110kV变电站35kV配电柜，新建线路采用单回路架设，线路路径合计长度为 15.853km，其中架空线路径长度为 15.553km，电缆线路路径长度为

0.3km。

导线选用JL/G1A-400/35 型钢芯铝绞线，电缆选用采用 ZR-YJY23-26/35-1×630mm2三芯交联聚乙烯绝缘铜芯电力电缆；地线一根为OPGW光缆,型号为 OPGW-24B1-50。

本工程位于榆林市吴堡县东部郭家沟，地形起伏较大，其中一般山地占比 37.1%，

丘陵占比62.9%，沿线海拔高度在 920～1190 米之间，设计最大风速为 30m/s，覆冰为10mm。

2、沿线地形、地质

本工程沿线地势整体上呈现南高北低，地貌单元以丘陵沟壑地貌为主，受地表受流水侵蚀切割，地形较破碎，呈波状起伏地形。

本工程位于榆林市吴堡县辛家沟镇、绥德县中角镇和义合镇，地形起伏较大，其中一般山地占比 40%，丘陵占比 60%，沿线海拔高度在 920～1190 米之间。

3、基础选型

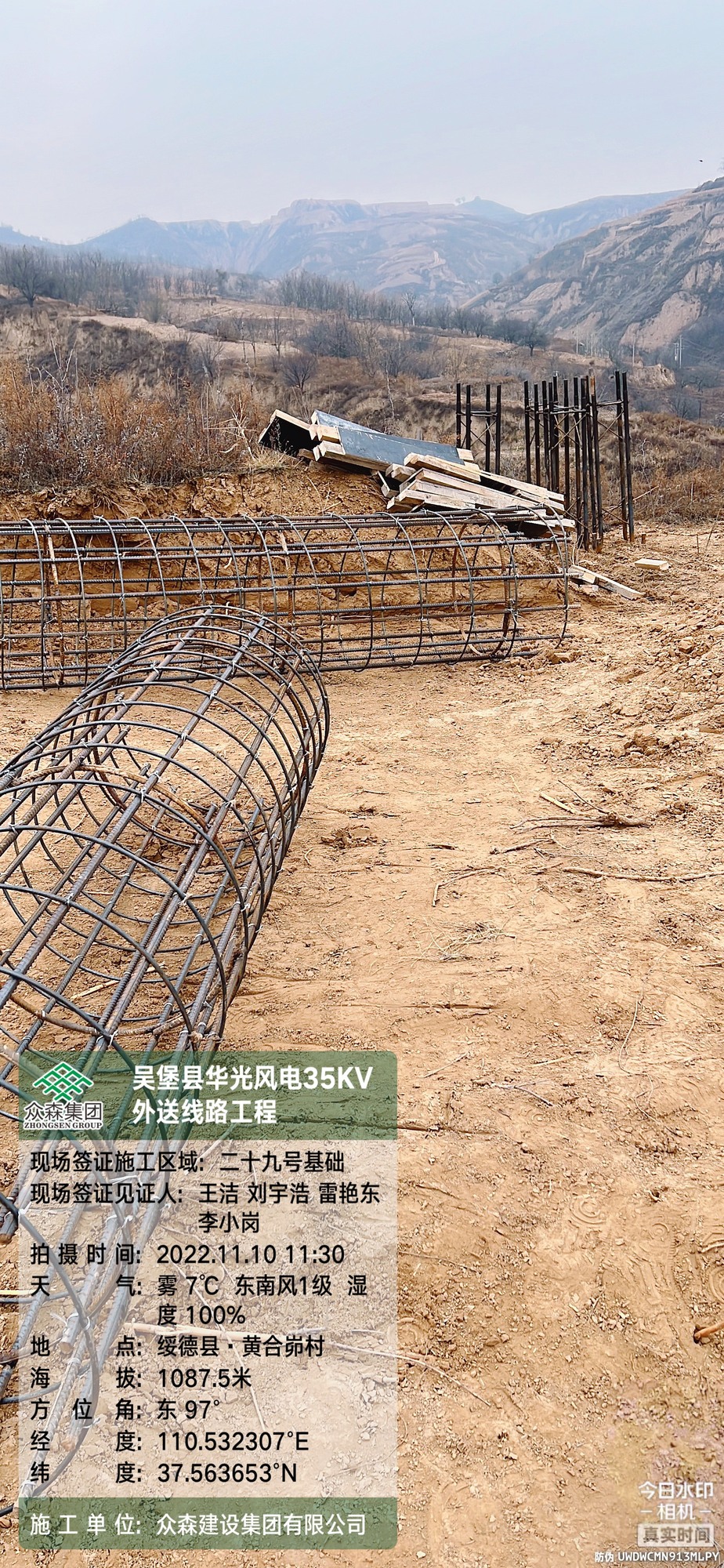

本工程铁塔基础采用掏挖式基础及挖孔桩基础基础，共52基基础，主柱主筋、底板主筋均采用HRB400，箍筋及架立筋均采用HPB300钢筋，地脚螺栓材质均为35#优质碳素结构钢；基础混凝土护壁强度等级为C30保护帽混凝土强度等级为C15。

4、交通情况

本线路位于榆林市吴堡县辛家沟镇及绥德县中角镇和义合镇，线路附近有县道及多

条乡村公路，道路网较为发达，交通运输较方便，大运距离为10km；由于线路所经地区均为丘陵和山地，小运距离为 1km。
